รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: QiaoDa
ได้รับการรับรอง: ISO
หมายเลขรุ่น: DN500
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1PC
ราคา: negotiated price
รายละเอียดการบรรจุ: การปรึกษาหารือกับลูกค้า
เวลาการส่งมอบ: 15 วันคำ
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 100 หน่วยต่อเดือน
ขนาด: |
1/2 นิ้ว - 48 นิ้ว |
ระยะอุณหภูมิ: |
-29°C ถึง 538°C |
สิ้นสุดการเชื่อมต่อ: |
หน้าแปลน เกลียว เชื่อมชน เชื่อมซ็อกเก็ต |
อัตราการรั่วไหล: |
1% - 3% |
สภาพแวดล้อมความดัน: |
ความกดอากาศ |
ประเภท: |
บัตเตอร์ฟลายวาล์ว |
สื่อที่ใช้บังคับ: |
ก๊าซไอเสียอุตสาหกรรม |
เส้นผ่านศูนย์กลางที่กำหนด: |
DN100-DN3000 |
การปฏิบัติงาน: |
แบบแมนนวลไฟฟ้าหรือนิวแมติก |
วัสดุ: |
เหล็กหล่อ, เหล็กดัด, เหล็กคาร์บอน, สแตนเลส, ทองแดง |
อุณหภูมิการทํางาน: |
100-500 |
ประเทศกําเนิด: |
จีน |
ลักษณะ: |
ควบคุมก๊าซไอเสีย |
ขนาด: |
1/2 นิ้ว - 48 นิ้ว |
ระยะอุณหภูมิ: |
-29°C ถึง 538°C |
สิ้นสุดการเชื่อมต่อ: |
หน้าแปลน เกลียว เชื่อมชน เชื่อมซ็อกเก็ต |
อัตราการรั่วไหล: |
1% - 3% |
สภาพแวดล้อมความดัน: |
ความกดอากาศ |
ประเภท: |
บัตเตอร์ฟลายวาล์ว |
สื่อที่ใช้บังคับ: |
ก๊าซไอเสียอุตสาหกรรม |
เส้นผ่านศูนย์กลางที่กำหนด: |
DN100-DN3000 |
การปฏิบัติงาน: |
แบบแมนนวลไฟฟ้าหรือนิวแมติก |
วัสดุ: |
เหล็กหล่อ, เหล็กดัด, เหล็กคาร์บอน, สแตนเลส, ทองแดง |
อุณหภูมิการทํางาน: |
100-500 |
ประเทศกําเนิด: |
จีน |
ลักษณะ: |
ควบคุมก๊าซไอเสีย |

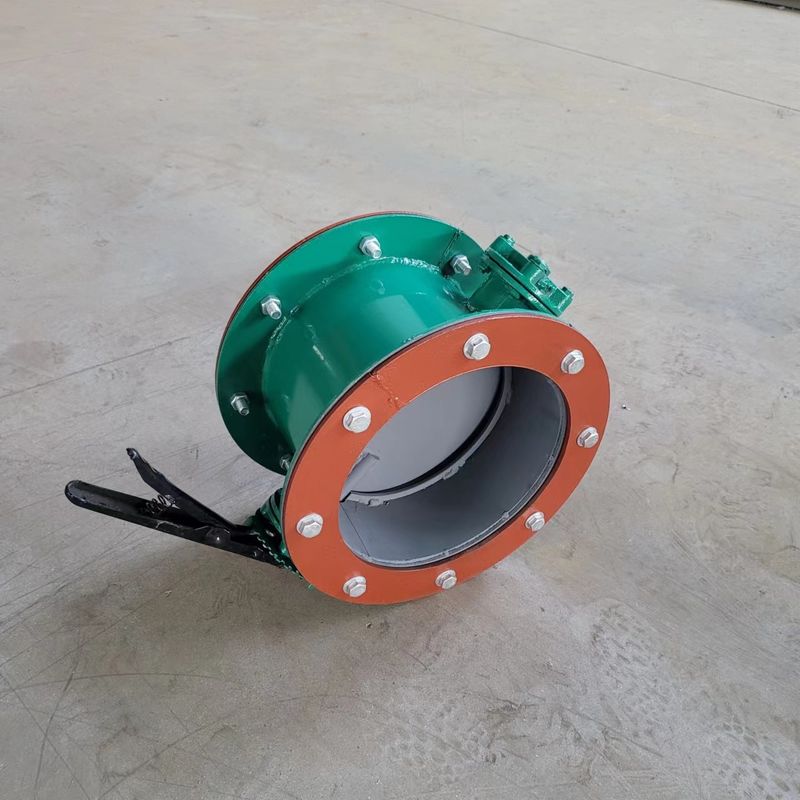

วาล์วปีกผีเสื้อ สเตนเลส แมนวล บัตเตอร์ฟลาย
1. บทนำ
วาล์วปีกผีเสื้อเป็นโครงสร้างที่เรียบง่ายของวาล์วควบคุม แต่ยังสามารถใช้สำหรับการควบคุมการสลับสื่อท่อแรงดันต่ำ วาล์วผีเสื้อระบายอากาศเป็นวาล์วผีเสื้อชนิดไม่ปิด ผลิตภัณฑ์หลัก: วาล์วผีเสื้อระบายอากาศขนาดใหญ่, วาล์วผีเสื้อระบายอากาศไฟฟ้า, อัตราการรั่วไหลของ 0, วาล์วผีเสื้อระบายอากาศที่ป้องกันการระเบิด
2. หลักการทำงาน
วาล์วผีเสื้อระบายอากาศแบ่งออกเป็นไดรฟ์แบบแมนนวลและแบบไฟฟ้า สามารถขับเคลื่อนด้วยมอเตอร์หรือตัวกระตุ้นไดรฟ์กังหัน เพื่อให้แผ่นผีเสื้ออยู่ในช่วง 90 °ของการหมุนฟรีเพื่อให้บรรลุวัตถุประสงค์ของการเปิดและปิดหรือควบคุมการไหลของสื่อ
3. ข้อกำหนด
| ชื่อสินค้า | วาล์วปีกผีเสื้อระบายอากาศ | แบรนด์สินค้า | เฉียวต้า | ||||||||||
| การจำแนกประเภทผลิตภัณฑ์ | วาล์วปล่องควัน | ความดันที่กำหนด | ความกดอากาศ | ||||||||||
| วัสดุของผลิตภัณฑ์ | เหล็กกล้าคาร์บอนหรือเหล็กกล้าไร้สนิม | ขนาดสินค้า | ตามรูปวาด | ||||||||||
| ความสามารถของผลิตภัณฑ์ | DN300-2000 | น้ำหนักสินค้า | ตามรูปวาด | ||||||||||
| หมายเลขรุ่น | เส้นผ่านศูนย์กลาง | 0 | ดี | ดี. | บี | ล | ที | ง | ง | หมายเลขรูสลักเกลียว (น) |
|||
| (มม.) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17×17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1,050 | 910 | 1,000 | 670 | ||||||||
| D04114 | 1,000 | 1150 | 1,010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
